玻璃窑稀释计量分配模块
产品介绍:
本SNCR系统主要包括还原剂(20%氨水)储存系统、PID稀释分配系统、喷射系统三部分。还原剂储存系统实现还原剂的储存功能,然后由PID稀释分配系统根据炉窑蓄热室吸热、放热的间歇运行形式将还原剂送入喷射系统间歇性运行。当2组蓄热室处于吸热状态时(排烟),对应的两组喷射系统开启,对烟气进行脱硝处理;反之另外2组蓄热室处于放热状态时(进气),对应的两组喷射系统则停止工作;所需反馈信号通过与进、排烟道各闸门的开、关信号联动。
脱硝还原剂(氨水)、稀释用去盐水及压缩空气进入本模块后,根据NOx排放浓度反馈信息手动调节脱硝还原剂(氨水)的喷射用量并能根据窑炉工作状况切换喷射系统;压缩空气则通过分配器分配到每组喷射装置中。

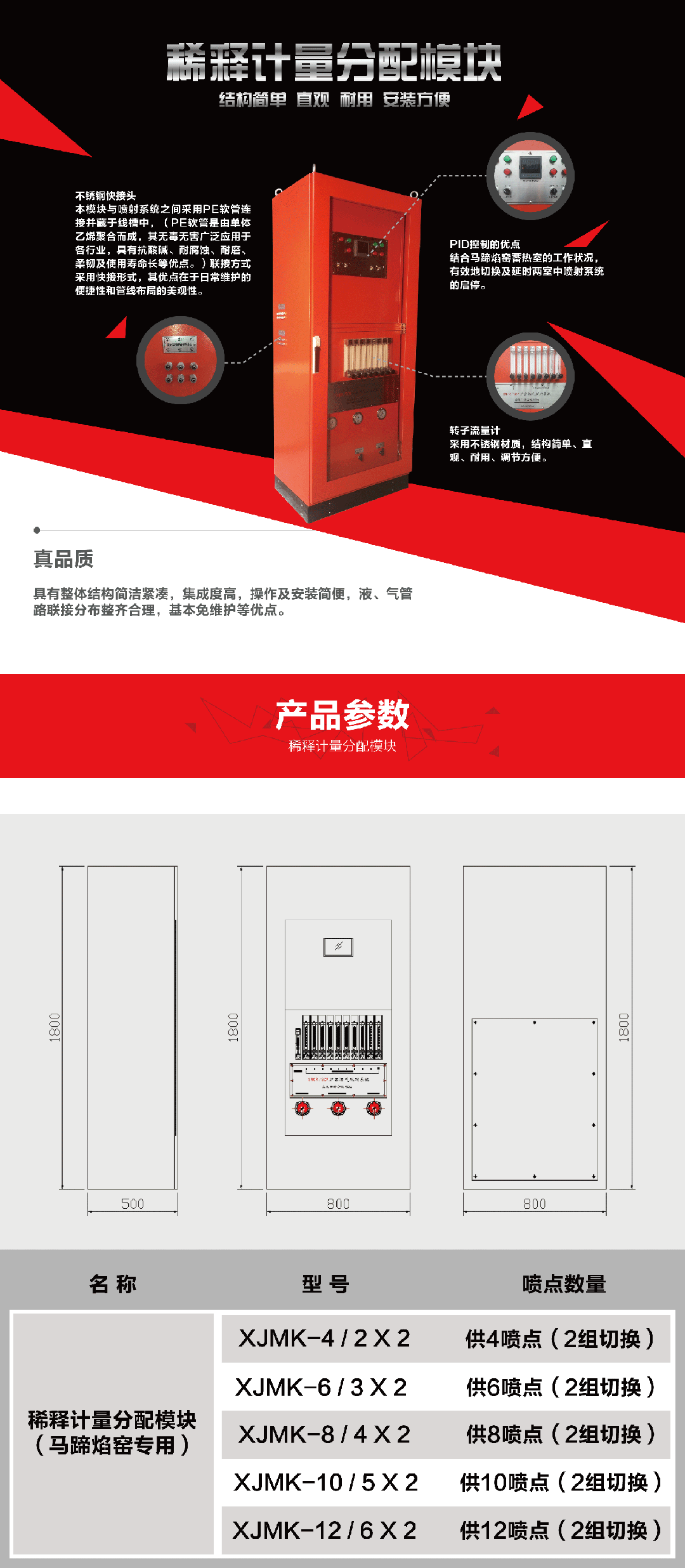

玻璃窑稀释计量分配模块内有PID控制器、电动调节阀、混合器、分配器、流量计;空气过滤器、减压阀、流量传感器、电磁阀组、气体分配器及各路液、气压力显示装置和传感装置等。具有整体结构简洁紧凑,集成度高,操作及安装简便,液、气管路联接分布整齐合理,基本免维护等优点。
① 本模块宜安装在操作现场,安装时应注意模块四周应留有足够的距离,以便各管道的连接及维修空间(模块后方最少预留1000mm以上维修空间);同时应注意远离高温区域,避免因温度过高而影响模块内电气设备的正常运行。
② 本模块右侧已预留脱硝还原剂(氨水)及稀释水1/2"内螺纹接口,安装时只需将各路供液管道旋紧至不渗漏即可。
③ 本模块左侧则预留脱硝还原剂(氨水)供液及压缩空气(ø6mm/ø8mm)快速接口,安装时只需将各路气、液软管按相应编号插入快速接口即可。
④ 还原剂(氨水)及压缩空气供应源应为干净、无杂质之液、气,液体安装过滤器,气体安装气水分离器及过滤装置。
⑤ 我司除生产本模块外,还生产“泵站模块”、“PLC电控模块”、“双流体介质雾化喷枪”等一系列脱硝成套模块化设备,建议用户配套使用效果更佳。
